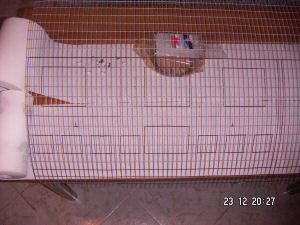

01) Disegnare con il pennarello i singoli pezzi da tagliare. Come prima operazione segnare su tutta la lunghezza della rete e per l'intera dimensione occorrente la divisione tra frontale e laterale.

VARIAZIONE IN CORSO D'OPERA i fori per le mangiatoie sono state realizzate in modo da inserirci le mangiatoie "sistema mucca" .

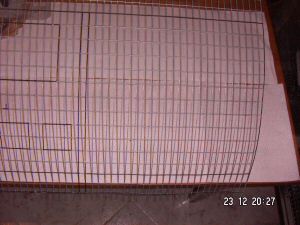

02) Disegnare ogni singolo pezzo:

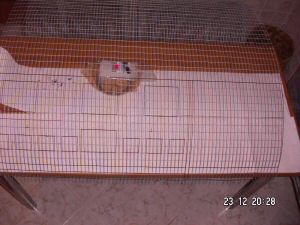

03) Procedere con i segni di pennarello sulla intera rete. Si ripete che i fori per le mangiatoie sono state realizzate in modo diverso.

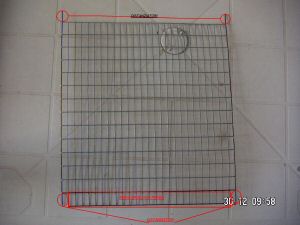

04) Laterali N. 2 pezzi, notare i tagli sulle maglie, i "distanziatori" superiori ed inferiori saranno necessari per distanziare le gabbie tramite opportuni tubetti in alluminio o altro materiale, la "fascia" di maglia inferiore sarà ripiegata verso l'interno e servirà a sorreggere e per far scorrere la griglia di fondo.

VARIAZIONE IN CORSO D'OPERA  nelle ultime gabbie realizzate non si è proceduto a piegare la maglia inferiore e non si sono utilizzati distanziatori in quanto le gabbie sono state fissate ad un supporto verticale .... quando farò le foto le vedrete!

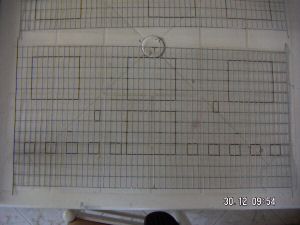

05) Frontale tipo 1 N. 1 pezzo Questa tipologia di frontale ha i segni con il pennarello per i 4 sportelli, 10 feritoie portamangiatoie esterne "sistema alimentazione mucche" (il canarino per cibarsi farà fuoriuscire la testa dalla feritoia, la feritoia ha dimensioni di cm 2,5 x 2,5 e non permette ad un Lancashire l'evasione!) per altre tipologie di volatili controllatene le dimensioni! sono visibili iI segni a pennarello relativi a sportelli, posizionamento beverini, posizionamento posatoi. il portanido andrà posizionato allo sportellino a sinistra, lo sportellino centrale basso sarà dedicato al bagnetto (gli eventuali schizzi d'acqua non bagneranno i cibi neppure delle gabbie inferiori, essendo "fuori linea" e lo sportellino a destra sarà dedicato ad eventuale mangiatoia a tramoggia.

VARIAZIONE IN CORSO D'OPERA questa è la versione semi definitiva

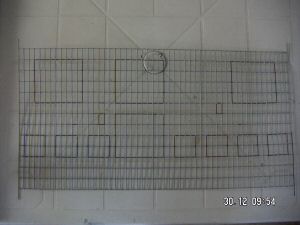

06) Frontale tipo 2 N. 1 pezzo Questa tipologia di frontale ha i segni con il pennarello per i 4 sportelli, 7 sportellini mangiatoia: Sono visibili come per l'altro frontalino posizione sportelli, beverini, posatoi e mangiatoie, come per l'altro frontalino il portanido andrà posizionato allo sportellino a sinistra, lo sportellino centrale basso sarà dedicato al bagnetto (gli eventuali schizzi d'acqua non bagneranno i cibi neppure in questa configurazione, essendo "fuori linea"

VARIAZIONE IN CORSO D'OPERA questa tipologia di versione è stata abbandonata.

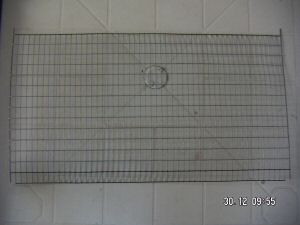

07) Retro N. 1 pezzo, anche questa rete avrà i distanziatori superiori ed inferiori.

VARIAZIONE IN CORSO D'OPERA i distanziatori nella nuova versione sono stati eliminati!

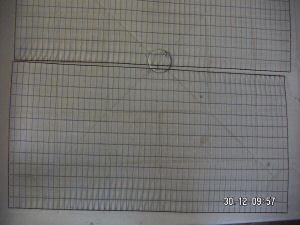

08) Tetto e grata di fondo N. 1 pezzo cadauno, il taglio in altezza sulla rete è il medesimo l'unica accortezza sarà per la grata di fondo, di eliminare una maglia nel senso della larghezza per permettere un più agevole scorrimento e posizionamento della griglia di fondo.

VARIAZIONE IN CORSO D'OPERA la griglia di fondo nell'ultima versione è stata realizzata con agganci strani .griglia tipo 2

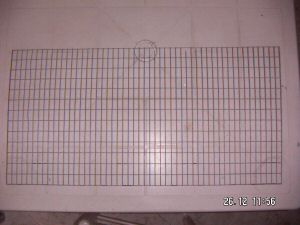

09) Tetto N. 1 pezzo, nessuna maglia o "spuntone" aggiunto.

VARIAZIONE IN CORSO D'OPERA realizzando una ulteriore griglia delle stesse dimensioni, avrete realizzato il fondo inamovibile della gabbia!

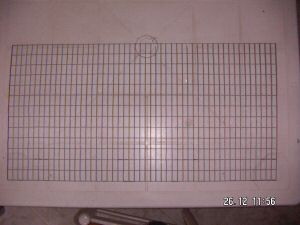

10) Griglia di fondo N. 1 pezzo rispetto al "tetto" eliminare una maglia laterale alle normali dimensioni di tutti gli altri "pezzi lunghi" (altrimenti "non c'entra"!).

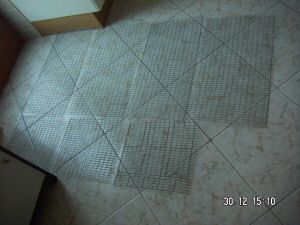

11) Sistema taglio rete per gabbia ingrandire l'immagine per poter prendere visione del sistema articolato per il taglio della rete, con questa tipologia di taglio, sono sufficienti 160 cm di rete per costruire ogni singola gabbia, il sistema di taglio prevede che la fascia laterale sia delle stesse dimensioni del tetto, pertanto si potrebbe sfruttare questa rete per realizzare il tetto di qualche gabbia! (il posizionamento delle "maglie lunghe" invece non permette la realizzazione della griglia di fondo!)

VARIAZIONE IN CORSO D'OPERA la griglia di fondo nell'ultima versione è realizzata diversamente!

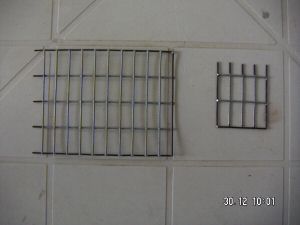

12) Sportelli N. 4 pezzi sportellini mangiatoie 5 pezzi (le maglie che fuoriescono sono necessari per agganciare lo sportellino al frontalino ed a non far scorrere verso il basso lo sportello; la maglia lunga dove sarà fissato lo sportellino permette uno spostamento in basso dello stesso notevole e che potrebbe permettere la fuga dei canarini!)

P.S. lo sportellino è stato tagliato con una maglia in più in lunghezza che costituirà il "sistema di fermo" dello sportello; se si utilizzasse rete a maglia quadrata, utilizzo il sistema di aggiungere una maglia in più sui tre lati dello sportello! Utilizzando questa tipologia di rete le due maglie ulteriori (superiore ed inferiore) avrebbero creato problemi per la disposizione delle mangiatoie.

VARIAZIONE IN CORSO D'OPERA gli sportellini sono stati realizzati di larghezza maggiore del "buco" di 1 maglia, questo sistema permette di fissarla "disallineata" rispetto alla rete della gabbia e non permette alcun spostamento laterale e la chiusura temporanea automatica per gravità e nessuna interferenza per l'inserimento di accessori (bagnetto, potanido, gabbia da esposizione, mangiatoia a tramoggia.

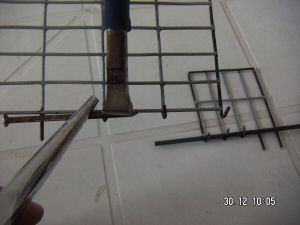

13) Sportelli piegatura gancio di fissaggio; le maglie che fuoriescono saranno piegate dopo aver inserito temporaneamente un chiodo che crea il necessario spessore per l'aggancio "comodo" alla rete del frontalino ed utilizzando due pinze, la prima per tenere il chiodo in posizione ed il secondo per l'opportuna piegatura.

VARIAZIONE IN CORSO D'OPERA sistema superato

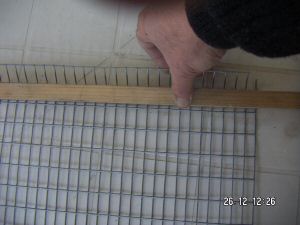

14) Laterali piegatura reggi-griglia di fondo; piegare progressivamente la maglia che servirà da reggi-grata. Progressivamente vuol dire piegare un poco alla volta su tutta la lunghezza e NON piegare ad angolo retto un pezzetto e poi piegare il pezzo appresso!

VARIAZIONE IN CORSO D'OPERA sistema superato

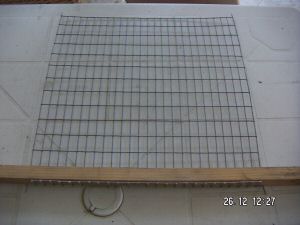

15) Laterali piegatura reggi-griglia di fondo; la piegatura finale sarà ad angolo retto, solo la maglia che "appoggerà al frontale avrà necessità di un "allargamento invito" per inserire la grata di fondo.

VARIAZIONE IN CORSO D'OPERA sistema superato

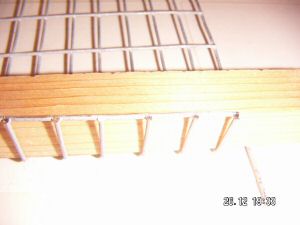

16) Laterali piegatura reggi-griglia di fondo; Maglia piegata ad angolo retto.

VARIAZIONE IN CORSO D'OPERA sistema superato

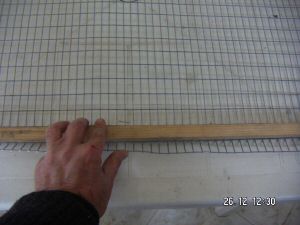

17) Retro piegatura reggi-griglia di fondo; piegare progressivamente come per i laterali! (nella prossima gabbia che realizzerò proverò a non piegare questa maglia)! vi farò avere notizie!

VARIAZIONE IN CORSO D'OPERA sistema superato.

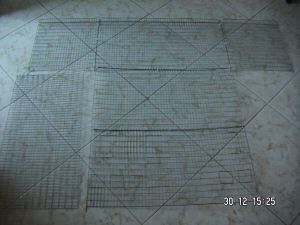

18) Assemblaggio rete! Questi sono i "punti di fissaggio" inamovibili; fissando con delle fascette da cablaggio o con delle mollette per gabbie da coniglio in questa posizione le varie grate vi sarà facile in seguito assemblare a gabbia, a modalità anti-ingombro, a voliera con dimensioni variabili ed a piegare l'intera gabbia per lo stivaggio.

19) Gabbia assemblata; le parti non fissate con sistema inamovibile saranno fissate con del filo verde da giardinaggio in questo modo sarà semplicissimo disassemblarle, se volete utilizzare un sistema "sofisticato" potrete utilizzare degli anellini ferma-collanine realizzando un sistema di aggancio & sgancio a molla.

VARIAZIONE IN CORSO D'OPERA i distanziatori con relativi tubetti sono stati superati dal nuovo sistema di fissaggio gabbia che permette l'utilizzo di rotoli di carta "catramata" di normale dimensione

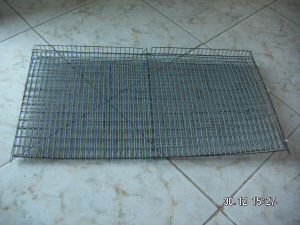

20) Gabbia piegata; questo è l'ingombro di una gabbia dopo averla piegata.

Non esistendo più nella nuova versione i distanziatori, non sussiste più il problema di eventuale "piegatura" dei "distanziatori"

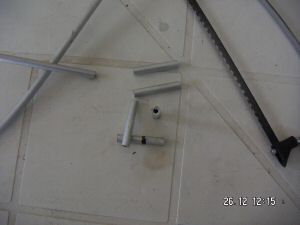

21) Tubicini distanziatori tubicino in alluminio diametro interno tra I 3 ed I 5 millimetri, lunghezza 3,5 cm.

VARIAZIONE IN CORSO D'OPERA ora utilizzo delle "bussole" da 2,5 cm ma credo di dover reperire o delle bussole da 3,5 cm o qualche altra tipologia di tubicino (essendo essenziale la perfetta lunghezza del tubicino se ne sconsiglia se non si avessero sistemi superprecisi, di tagliare in proprio i tubicini.

VARIAZIONE IN CORSO D'OPERA  il sistema con distanziatori potrebbe essere utile nel caso di non utilizzo di un sistema di aggancio delle gabbie!

22) Due gabbie sovrapposte

23) Sistema "mangiatoie mucche": soluzione provvisoria realizzata tramite contenitore per uova.

VARIAZIONE IN CORSO D'OPERA sistema superato, i portauovo erano troppo fragili ora sono stati utilizzati cassettini portaminuteria.

24) Sistema "mangiatoie mucche": la soluzione è antispreco ed antisoffio, preso atto della ottima riuscita del test si è provveduto a migliorare questo sistema di mangiatoie.

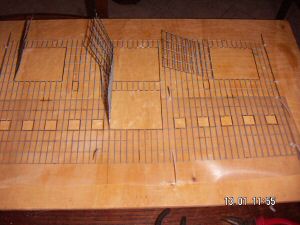

25) Protezione antisporco, anti-bucce ed anti-piume: è stato realizzato con un telo di plastica fissato con delle fascette da elettricista ed opportunamente tagliato con un taglierino o cutter.

VARIAZIONE IN CORSO D'OPERA il sistema di chiusura degli sportellini è superato, ora sono a gravità,

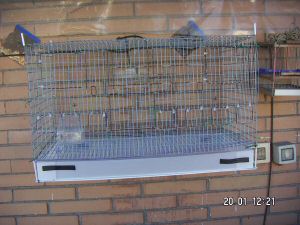

26) Gabbia ad un posto: il cassetto di fondo è stato realizzato con della plastica polionda, dato che si trattava di un sistema di prova la plastica del cassetto non è stata fissata con della colla a caldo ma con del semplice nastro da elettricista la "tenuta" del cassetto è stata realizzata tramite tubicini in alluminio e barre di alluminio sistemate ad X.

VARIAZIONE IN CORSO D'OPERA il sistema di chiusura inferiore della gabbia è stato realizzato tramite un pezzo di rete di dimensioni pari al tetto,

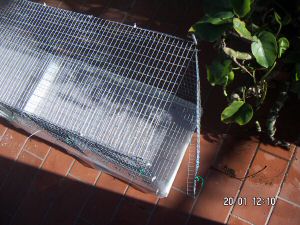

27) Assemblaggio lato: la griglia laterale fissata stabilmente da un lato, sarà fissata con del filo verde da giardinaggio.

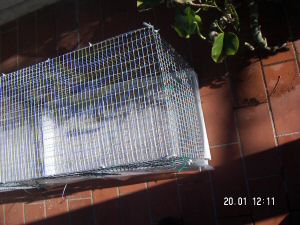

28) Assemblaggio lato: la griglia laterale è stata fissata e rende stabile la struttura.

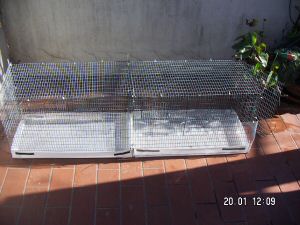

29) Gabbia a due moduli da 133 cm.: è visibile il laterale apribile per rendere la gabbia da 200 cm o da fissare per chiuderla a 133 cm

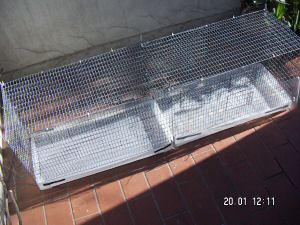

30) Gabbia a due moduli da 133 cm.:

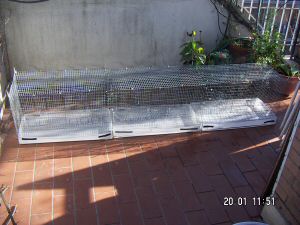

31) Gabbia a tre moduli da 2 metri: I cassetti di fondo sono realizzati sempre in polionda e temporaneamente fissati con del nastro da elettricista.

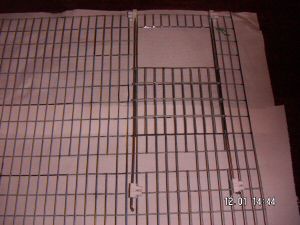

32) Sportellino a ghigliottina: Tentativo di realizzazione di un sistema di chiusura a ghigliottina. VARIAZIONE IN CORSO D'OPERA sistema superato da sistema a gravità.

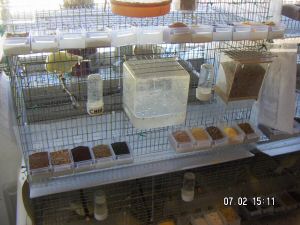

33) Gabbia a batteria:  Ingrandendo l'immagine sono visibili; sistema sportello a gravità, mangiatoie realizzate con cassettini porta-minuterie, griglia di fondo, sistema carta,  il naturale posto dove inserire il bagnetto è allo sportello inferiore  (ma anche in questa posizione i cibi dentro le mangiatoie non vengono bagnati)

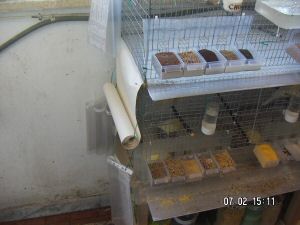

34) Sistema carta:  Questo è un sistema temporaneo di aggancio del "sistema carta" data la scarsa disponibilità di tempo sono state privilegiate altre realizzazioni.

VARIAZIONE IN CORSO D'OPERA ho realizzato tramite l'uso di "portaprezzo lunghi" in plastica il sistema di protezione antifuga anteriore per quando si tolgono le grate!

35) Gabbie precedenti:  Questa era la configurazione "alimentativa" delle gabbie in precedenza detenute ci avevo messo 2 anni per renderla confortevole, ora dovrò sistemare le nuove!

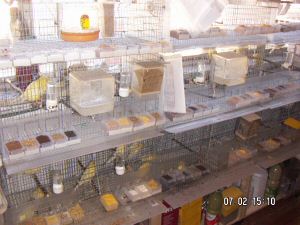

36) Gabbie in batteria:  E' visibile in basso la serie di 3 gabbia unite a gabbiona da 203 cm dove sono a rifarsi i muscoli le femmine; sono state posizionate in basso per permettere ai maschi che normalmente ci mettono qualche giorno in più ad andare in estro, di essere sistemati nelle gabbie superiori dove ricevono naturalmente più luminosità  (l'intensità luminosa è sempre inferiore nelle gabbie posizionate in basso). E' altresì visibile il carrellino con apposito portaoggetti.

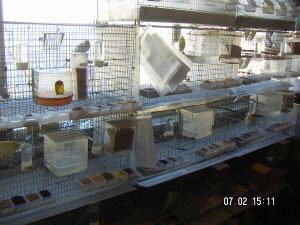

37) Gabbie in batteria:  La gabbia a sinistra in alto è quella che avevo realizzato prima della realizzazione delle mangiatoie esterne e quindi si è approfittato dell'errore per testare delle mangiatoie esterne basse, nei prossimi giorni saranno inserite anche le mangiatoie "normali" per verificare la possibilità di coesistenza di ambedue i sistemi, le mangiatoie "normali" vengono da me utilizzate con sistema antispreco e limaunghie mi piacerebbe farle coesistere.

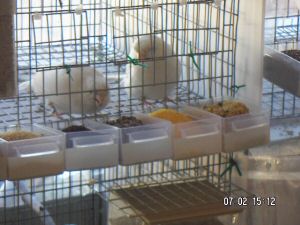

38) Alimentazione a scelta: ora il canarino bianco ha scelto di mangiare canapa la mangiatoia è posizionata in basso rispetto la sua normale postura e questo lo costrigere a prelevare il seme ed a sbucciarlo in posizione più comoda e guindi al di fuori della linea di caduta delle bucce nella mangiatoia!

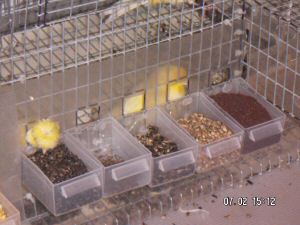

39) Alimentazione a scelta: il canarino a sinistra ha scelto in quel momento di cibarsi di niger, quello a destra di canapa, con questo sistema è possibile controllare sia tramite le bucce lasciate all'interno della gabbia e sotto ogni singola mangiatoia e tramite il doveroso periodico rifornimento di cibo fresco, quale sia la composizione dell'alimentazione di ogni canarino.

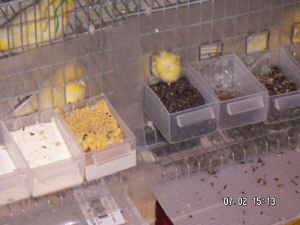

40) Alimentazione a scelta: il canarino a sinistra ha deciso di assaggiare il pastoncino secco, quello a destra continua a cibarsi di niger. è chiaro che per gli alimenti senza bucce ci si potrà regolare su quanto ne mangiano esclusivamente dallo svuotamento delle mangiatoie.

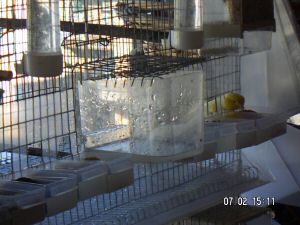

41) Alimentazione a scelta: il canarinino ha deciso di assaggiare della camelina sativa.

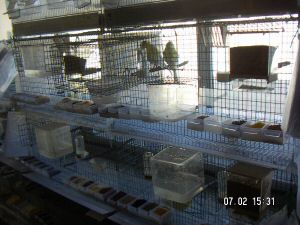

42) Sportello dedicato nido / esposizione: lo sportellino in alto a sinistra è dedicato al portanido esterno gigante /gabbia da esposizione, quello centrale in basso al bagnetto, quello centrale alto alla normale manutenzione e quello a destra alla mangiatoia a tramoggia.

43) Sportello dedicato nido / esposizione: lo sportellino in alto a sinistra è dedicato alla gabbia da allevamento / portanido esterno gigante, quello centrale in basso al bagnetto, quello centrale alto alla normale manutenzione e quello a destra alla mangiatoia a tramoggia.

Mi riprometto di riscrivere interamente la pagina, infatti dopo più di un anno di utilizzo ho effettuato diverse variazioni ed ho raggiunto una sistemazione quasi definitiva che mi offre svariati vantaggi.

Se avete intenzione di replicare l'idea, mandatemi una mail, sarà l'occasione giusta per poter ripubblicare la pagina.

Nel frattempo potete prendere visione del file excel dove trovate una bozza dell'ultima realizzazione.

N.B. in data marzo 2009 si sta tentando di realizzare un "sistema griglie" anti-sporco che comporta una innovazione dell'intero progetto!
